Dreidimensionale CT-Visualisierungen eines Heatpipe-Kühlkörpers mit Kühlrippen und innenliegenden Kapillarstrukturen

Zerstörungsfreie Analyse von Heatpipe-Kühlkörpern mittels Röntgen-Computertomographie

Details
Category: News
Hits: 18

Im Rahmen des Forschungsprojekts PEMOWE wurden Heatpipe-Kühlkörper mittels industrieller Röntgen-Computertomographie (CT) mit einer Voxelgröße von 75 µm untersucht. Die dreidimensionalen CT-Aufnahmen ermöglichen eine detaillierte Darstellung der innenliegenden Rohrstrukturen sowie der umgebenden Kühlrippen. Besonders gut erkennbar ist die poröse Kapillarstruktur im Inneren der Heatpipes, die für den Transport des kondensierten Arbeitsmediums und damit für die effiziente Wärmeübertragung von entscheidender Bedeutung ist. Die zerstörungsfreie CT-Analyse ermöglicht es, den inneren Aufbau solcher Kühlsysteme zu untersuchen und potenzielle Fertigungsabweichungen, Inhomogenitäten oder strukturelle Defekte zu identifizieren. Damit bietet die Methode wertvolle Möglichkeiten zur Qualitätskontrolle und Optimierung thermischer Managementsysteme in der Leistungselektronik.

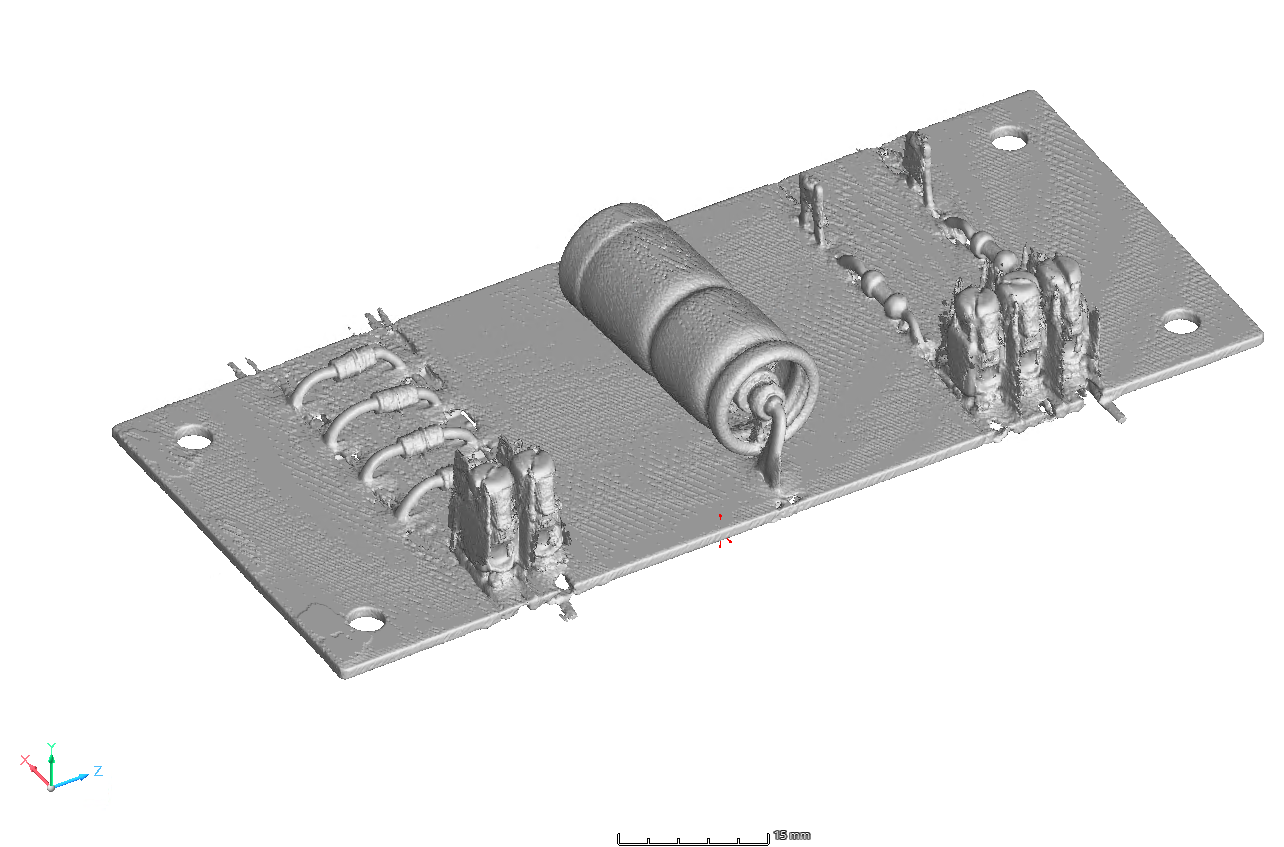

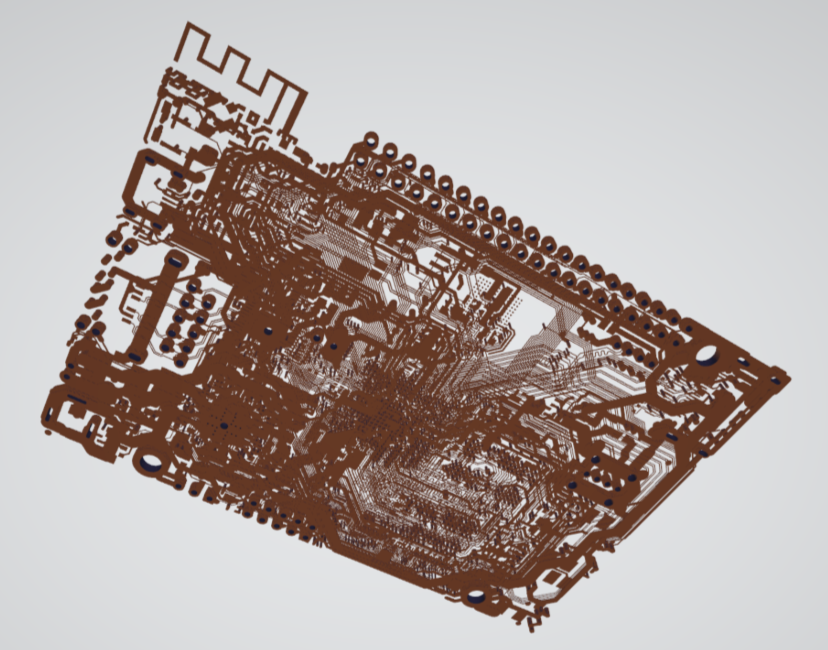

Übersicht der untersuchten Leiterplatte

Hochauflösende Röntgenlaminographie zur zerstörungsfreien Analyse von Mikrocontrollern und elektronischen Baugruppen

Details
Category: News
Hits: 36

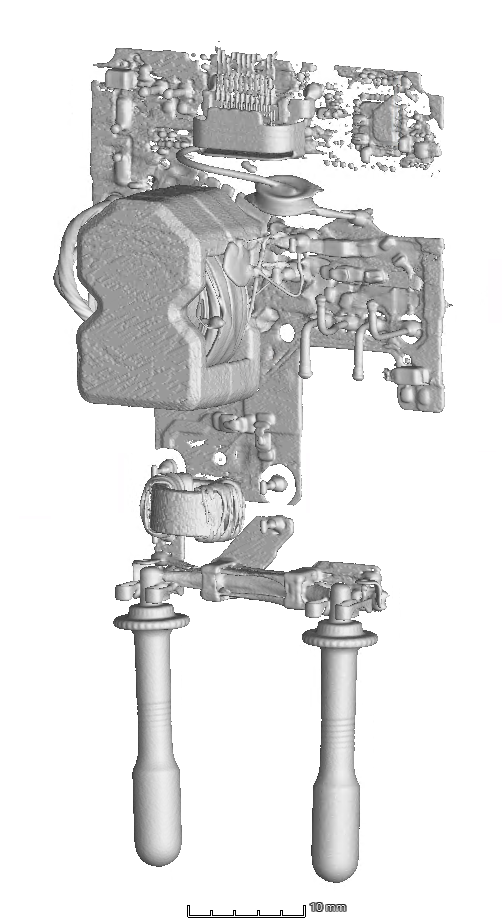

Die Röntgenlaminographie eignet sich insbesondere für die dreidimensionale Untersuchung flächiger Bauteile wie Leiterplatten (PCBs), bei denen die konventionelle Computertomographie aufgrund der Bauteilgeometrie und eingeschränkter Durchstrahlungswinkel an ihre Grenzen stoßen kann.

Die Untersuchungen erfolgten mit einer lateralen Auflösung von 7 µm und ermöglichen eine detaillierte Darstellung der inneren Strukturen der Leiterplatte. Sichtbar werden unter anderem Leiterbahnen, Durchkontaktierungen (Vias), Lötverbindungen sowie die Kontaktstrukturen elektronischer Komponenten. Insbesondere die hochauflösende Analyse dicht gepackter Anschlussstrukturen, beispielsweise unterhalb von Mikrocontrollern und anderen integrierten Schaltkreisen, bietet wichtige Einblicke in die Fertigungs- und Verbindungsqualität. Die Ergebnisse verdeutlichen das Potenzial der Röntgenlaminographie für die Qualitätssicherung, Fehleranalyse und zerstörungsfreie Charakterisierung komplexer elektronischer Baugruppen. Durch die detaillierte Visualisierung verborgener Strukturen können mögliche Fertigungsfehler wie Porositäten, unvollständige Lötverbindungen oder Fehlstellen gezielt untersucht werden, ohne die elektronischen Komponenten zu beschädigen. Die Untersuchungen leisten damit einen Beitrag zur Weiterentwicklung moderner Prüfmethoden für zuverlässige Elektronik und Leistungselektronik im Kontext der Energie- und Mobilitätswende.

Fallstudie: REM/EDX-Materialanalyse an Steckkontakten

Details
Category: News
Hits: 41

You don't have a pdf plugin, but you can download the pdf file.

Fallstudie: REM-Analyse an vergoldeten Miniaturkontaktfedern eines Bus-Steckverbinders

Details
Category: News
Hits: 34

You don't have a pdf plugin, but you can download the pdf file.

Fallstudie: Untersuchung von Chipcracks in randnahen Bauteilen auf SMD-Platinen

Details
Category: News
Hits: 40

You don't have a pdf plugin, but you can download the pdf file.

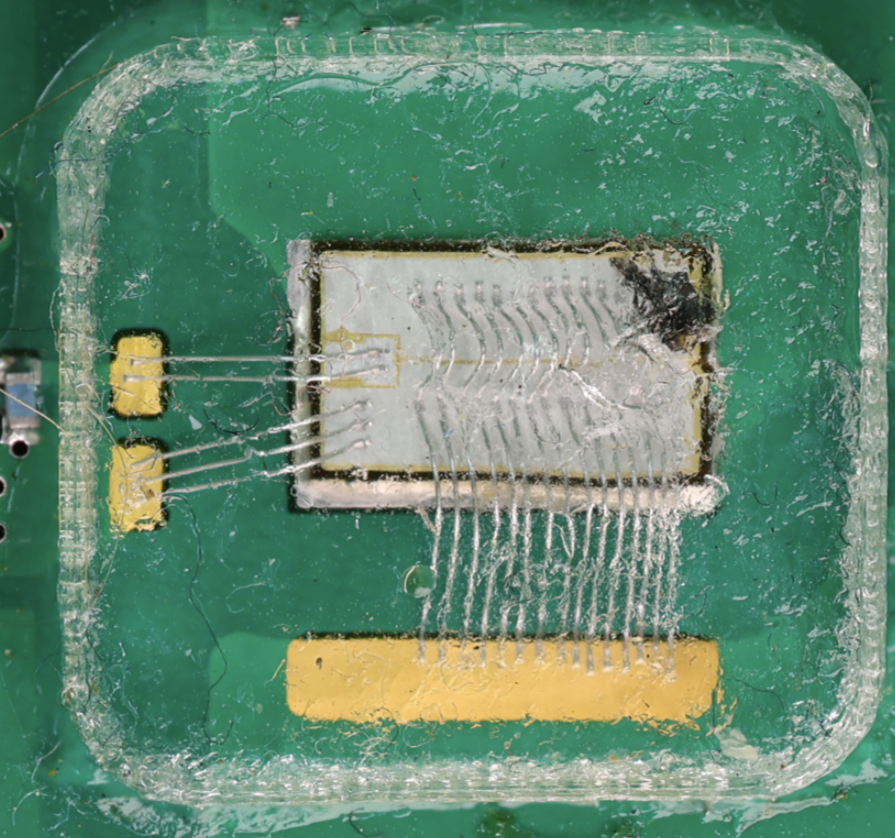

  1. Fallstudie: Ausfallanalyse kundenspezifischer Leistungsmodule mittels Röntgen, CT und Mikroskopie
  2. Fallstudie: Bestimmung sehr geringer Au-Schichtdicken auf vergoldeten Schleifkontakten
  3. Fallstudie: Thermische Impedanzspektroskopie zur Prüfung von Leistungshalbleitermodulen
  4. Fallstudie: Akustische Mikroskopie für die Zerstörungs-freie Prüfung von Leistungshalbleitermodulen
